CBB61 端子系列
|
采用电工级聚丙烯薄膜作为介质、锌铝金属化层作为电极,优质工程塑料外壳，阻燃环氧树脂灌封， 标准型快接端子引出，可实现快速连接。
|
|
典型线路图：
|
|
认证标志
|
UL﹑VDE﹑CQC﹑TUV
|
|
执行标准
|
GB/T3667.1、UL810、EN60252-1
|
|
环境温度
|
-40℃~+105℃
|
|
额定电压
|
110VAC~600VAC (50/60Hz)
|
|
容量范围
|
0.1μF～80μF
|
|
容量偏差
|
±5%（J）、±10%（K）
|
|
损耗角正切(20℃)
|
≤0.002 (100Hz )
|
|
试验电压
|
极间
|
2*UN (VAC)/60s(CQC、VDE、TUV),
1.5*UN (VAC)/60s (UL)
|
|
极壳
|
2*UN+1000（VAC）/ 60s(≥2000VAC)
|
|
防护等级
|
CBB61 :P0 class ; CBB61-P2: P2 class
|
|
故障电流
|
CBB61-P2 : 10,000AFC ( UL 810)
|
|

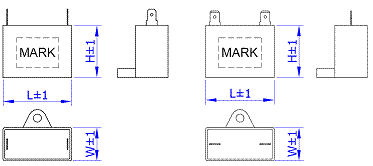

常用规格 （Unit：mm）
|
|
Rated
Cap.
|
250VAC
|
300VAC
|
350VAC
|
400VAC
|
450VAC
|
500VAC
|
550～600VAC
|
|
L×W×H
|
L×W×H
|
L×W×H
|
L×W×H
|
L×W×H
|
L×W×H
|
L×W×H
|
|
0.40μF
|
——
|
——
|
——
|
——
|
31×9×17
|
31×9×19
|
32×11×21
|
|
0.50μF
|
——
|
——
|
——
|
——
|
31×9×17
|
31×9×19
|
32×11×21
|
|
0.56μF
|
——
|
——
|
——
|
31×9×17
|
31×9×19
|
32×10×19.5
|
32×11×21
|
|
0.60μF
|
——
|
——
|
——
|
31×9×17
|
32×10×19.5
|
32×11×21
|
36×11×22
|
|
0.80μF
|
——
|
——
|
31×9×19
|
32×10×19.5
|
32×11×21
|
36×10.5×20
|
36×12×22
|
|
1.0μF
|
——
|
31×9×7
|
32×10×19.5
|
32×11×21
|
36×10.5×20
|
36×11×22
|
36×12×22
|
|
1.2μF
|
31×9×17
|
32×10×19.5
|
32×11×21
|
36×11×22
|
36×12×22
|
36×12.5×24
|
36×15×25
|
|
1.5μF
|
31×9×19
|
32×11×21
|
36×11×22
|
36×12×22
|
36×12.5×24
|
36×15×25
|
36×16×28
|
|
1.8μF
|
31×10×19
|
36×10.5×20
|
36×12×22
|
36×12.5×24
|
36×15×25
|
36×16×28
|
38×18.5×29
|
|
2.0μF
|
31×10×19
|
36×11×22
|
36×12.5×24
|
37×13.5×24
|
36×15×25
|
38×17×28
|
38×19.5×31
|
|
2.2μF
|
32×11×21
|
36×11×22
|
36×12.5×24
|
37×13.5×24
|
36×16×28
|
38×18.5×29
|
38×19.5×31
|
|
2.5μF
|
32×11×21
|
36×12×22
|
36×15×25
|
36×16×28
|
38×17×28
|
38×19.5×31
|
48×19×28
|
|
3.0μF
|
36×12×22
|
36×12.5×24
|
36×16×28
|
38×17×28
|
38×19.5×31
|
47×17×31
|
47×20×31
|
|
3.5μF
|
36×12×22
|
36×15×25
|
38×17×28
|
38×18.5×29
|
47×17×28
|
47×20×31
|
47×23×32
|
|
4.0μF
|
36×12.5×24
|
38×14.5×27
|
38×18.5×29
|
38×19.5×31
|
48×19×28
|
47×20×33
|
47×23×35
|
|
4.5μF
|
36×12.5×24
|
36×16×28
|
38×19.5×31
|
48×17×28
|
47×20×31
|
47×23×35
|
47×24×37
|
|
5.0μF
|
37×13.5×24
|
38×17×28
|
48×17×28
|
47×17×31
|
47×20×31
|
47×23×35
|
47×27×37
|
|
6.0μF
|
38×16×27
|
38×18.5×29
|
38×19.5×31
|
47×20×31
|
47×23×35
|
47×27×37
|
58×26×38
|
|
6.5μF
|
38×16×27
|
38×18.5×29
|
47×19×31
|
48×22×32
|
47×23×35
|
48×28×40
|
58×26×38
|
|
8.0μF
|
48×17×28
|
48×19×28
|
47×23×32
|
47×23×35
|
47×27×37
|
58×23×38
|
58×30×40
|
|
10μF
|
47×20×31
|
47×20×33
|
47×24×37
|
48×28×40
|
58×26×38
|
58V30×40
|
70×38×52
|
|
12μF
|
48×19×28
|
47×23×35
|
48×28×40
|
58×26×38
|
58×28×40
|
58V32×43
|
70×38×52
|
