CBB61 调速系列

专为风扇调速器而设计,多芯组合式结构, 可实现2~4芯模块式封装。多种个性化安装结构可选 ,使用方便,采用特殊制造工艺,电性能稳定。
可解决传统电感式调速器成本高、噪音大的缺点。

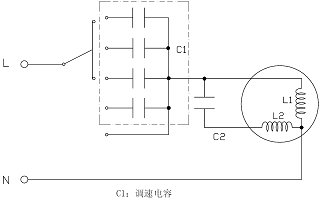

典型线路图:

认证标志

UL﹑VDE﹑CQC﹑TUV

执行标准

GB/T3667.1 , UL810 , EN60252-1

环境温度

-40℃~+105℃

额定电压

110VAC~600VAC (50/60Hz)

容量范围

0.1μF~80μF

容量偏差

±5%(J)、±10%(K)

损耗角正切(20℃)

≤0.002 (100Hz )

试验电压

极间

2*UN (VAC)/60s(CQC、VDE、TUV),
1.5*UN (VAC)/60s (UL)

极壳

2*UN+1000(VAC)/ 60s(≥2000VAC)

防护等级

CBB61 :P0 class ; CBB61-P2: P2 class

故障电流

CBB61-P2 : 10,000AFC ( UL 810)

常用规格 (Unit:mm)

Specification

250VAC

300VAC

Specification

L×W×H

L×W×H

L×W×H

1+2μF

33×15×25

38×15×25

300V3+250V4+4

50*×20*×30

1.2+1.8μF

33×15×25

38×15×25

300V3.5+250V4+5

50*×23*×29

1.5+2.5μF

38×15×25

38×16×27

300V3.5+250V5+6

50*×23*×29

1.75+3.5μF

38×16×27

38×18.5×29

300V3.75+250V4+5

50×*23×*29

2+2μF

38×15×25

38×18.5×25

300V3.75+250V5+5

50×*23*×29

2+2.2μF

38×15×25

38×18.5×25

300V3.5+250V3.5+4

50×*20*×30

2+3μF

38×15×25

38×18.5×25

300V4+250V4+2.5

50×*20*×30

2+3.5μF

38×16×25

38×18.5×29

300V4+250V3.5+4.5

50*×23*×29

2+4μF

38×18.5×25

38×21×28

300V4+250V4+5

50*×23*×29

2.5+2.5μF

38×15×25

38×25×20

300V4+250V5+5

50*×23*×29

2.5+5μF

39×19.5×27

38×24×28

300V4+250V5+6

50×*23*×32.5

3+0.6μF

38×18.5×25

38×18.5×25

300V4+250V6+5

50×23×32.5

3+1.5μF

38×15×25

38×18.5×25

300V4+250V6+6

50×23×32.5

3+5.5μF

38×21×28

38×25×29

300V4.5+250V4+5

50×23×32.5

4+2μF

38×15×25

38×21×28

300V4.5+250V5+5

50×23×32.5

4+4.5μF

38×18.5×29

38×25×29

300V4.5+250V4+8

50×23×32.5

4.5+2μF

38×15×25

38×21×28

300V4.5+250V6+5

50×23×32.5

5+5

38×23×26

50×20×30

300V4.5+250V6+6

50×23×32.5

1.9+(0.5μF×3)

38×30×21

38×30×21

300V5+250V5+5

50×24×30

1.9+(0.7μF×3)

38×30×21

38×32×23

550V1.2+450V1.5+2

50×23×29

2.2+(1.2μF×3)

38×30×21

39×32×23

550V1.5+450V1.5+2

50×23×34

2.4+(0.9μF×3)

38×30×21

38×32×23

550V1.5+450V2+2.5

50×24×37

2.5+(1.2μF×3)

38×30×21

38×32×23

550V2+450V2+4

47×35×35

2.8+(1μF×3)

38×30×21

38×32×23

550V2.2+450V3+3.5

58×26×38

3+(1μF×3)

38×30×21

38×32×23

550V2.5+450V3+3

58×26×38

3+(1.2μF×3)

38×30×21

38×32×23

3.2+(1μF×3)

38×30×21

38×32×23

3.2+(1.2μF×3)

38×30×21

38×32××23

3.5+(1.2μF×3)

38×30×21

38×32×23

3.5+(1.5μF×3)

38×32×23

38×32×23
