灯具电容器
|
选用耐高温型聚丙烯薄膜作介质、加厚复合型金属化为电极，特殊喷金工艺制作，耐温阻燃塑壳或金属铝壳封装，自带放电功能，安全防护P2或P0级。
该系列产品具有耐温高、阻燃性能强等特点，主要适用于各种家照、商照、 工程灯具启动触发及功率因素补偿电路。
|
|
典型线路图：
|
|
引用标准
|
GB/T18504 、EN61048/61049 、UL810
|
|
气候类别
|
25/85/21、40/85/21、MAX.TEMP+105℃
|
|
额定电压
|
150VAC~630VAC(50/60Hz)
|
|
容量范围
|
3μF～60μF
|
|
容量偏差
|
±3%、±5%、+10%~-5%
|
|
试验电压
|
极间
|
2*UN (VAC)/60s
|
|
极壳
|
2*UN+1000（VAC）/ 60s(≥2500VAC)
|
|
绝缘电阻 (20℃)
|
极间
|
≥2000MΩ (500Vdc,60s)
|
|
损耗角正切 (20℃)
|
≤0.002 (100Hz )
|
|
防护等级
|
P0/P2
|
|
故障电流
|
10,000AFC (UL810)
|
|
放电性能
|
 UN下断开后60S剩余电压＜50V
|
|
稳态过电压
|
允许1.1 UN下长期运行
|
|
稳态过电流
|
允许1.3IN下长期运行
|
|

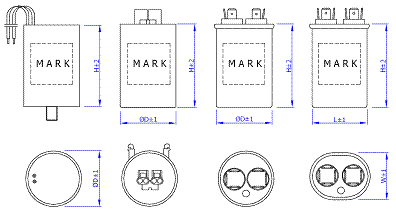

常用规格 （Unit：mm）
|
|
Rated Cap.
|
250/330VAC
|
400/450VAC
|
525/540VAC
|
|
Cylindrial
|
Oval
|
Cylindrial
|
Oval
|
Cylindrial
|
Oval
|
|
D
|
H
|
L×W×H
|
D
|
H
|
L×W×H
|
D
|
H
|
L×W×H
|
|
8μF
|
35
|
60
|
51.5×31.5×65
|
40
|
65
|
51.5×31.5×65
|
40
|
65
|
——
|
|
10μF
|
35
|
60
|
51.5×31.5×65
|
40
|
65
|
51.5×31.5×65
|
40
|
65
|
——
|
|
12μF
|
35
|
60
|
51.5×31.5×75
|
40
|
65
|
51.5×31.5×75
|
40
|
65
|
——
|
|
16μF
|
40
|
70
|
51.5×31.5×75
|
45
|
75
|
|
40
|
75
|
——
|
|
18μF
|
40
|
70
|
51.5×31.5×85
|
45
|
85
|
71.5×45×75
|
40
|
75
|
——
|
|
20μF
|
40
|
70
|
51.5×31.5×85
|
45
|
85
|
——
|
--
|
--
|
——
|
|
24μF
|
40
|
80
|
51.5×31.5×85
|
50
|
85
|
——
|
50
|
105
|
71.5×45×105
|
|
25μF
|
40
|
80
|
71.5×45×75
|
50
|
85
|
51.5×31.5×75
|
--
|
--
|
——
|
|
26μF
|
45
|
80
|
71.5×45×75
|
50
|
85
|
——
|
55
|
105
|
71.5×45×110
|
|
32μF
|
45
|
80
|
71.5×45×75
|
50
|
105
|
71.5×45×105
|
55
|
120
|
71.5×45×130
|
|
36μF
|
45
|
95
|
71.5×45×75
|
55
|
105
|
71.5×45×120
|
--
|
--
|
——
|
|
55μF
|
50
|
95
|
71.5×45×100
|
--
|
--
|
——
|
--
|
--
|
——
|
