MKPH 高压谐振系列
|
采用耐温型聚丙烯薄膜介质，内串式双面加厚型金属化电极，无感式结构，DV/DT全检 测试，全自动化生产，具有一致性好，稳定性高等特点。
专用于电磁炉等感应加热装置的高频振荡回路。
|
|

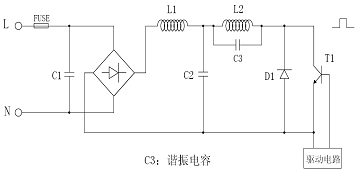

典型线路图：
|
|
引用标准
|
GB/T3984.1-2004、GB/T3984.2-2004
|
|
气候类别
|
40/105/21
|
|
额定电压
|
1000VDC、1200VDC、 1600VDC、2000VDC
|
|
容量范围
|
0.01μF～0.9μF
|
|
容量偏差
|
±5%(J)、±10%(K)
|
|
耐电压
|
极间
|
2*UR(VDC)/ 10s
|
|
极壳
|
2*UR+1000（VAC）/ 60s(≥2000VAC)
|
|
绝缘电阻(20℃)
|
极间
|
≥30000S (100Vdc,60s)
|
|
极壳
|
≥30000MΩ (100Vdc,60s)
|
|
损耗角正切(20℃)
|
≤0.0007 (10KHz )
|
|
电压爬升率(dv/dt)
|
500V/μs Max
|
|
常用规格 （Unit：mm）
|
|
Rated Cap.
|
L
|
W
|
H
|
P
|
Фd
|
|
1000VDC
|
|
0.10μF
|
26
|
12
|
23
|
22.0
|
1.0
|
|
0.15μF
|
35
|
10.5
|
21.5
|
30.5
|
1.0
|
|
1200VDC
|
|
0.24μF
|
36
|
12.5
|
24
|
30.5
|
1.0
|
|
0.27μF
|
35
|
13
|
24
|
30.5
|
1.0
|
|
0.27μF
|
35
|
21.5
|
16
|
30.5
|
1.0
|
|
0.30μF
|
35
|
14
|
25
|
30.5
|
1.0
|
|
0.30μF
|
35
|
23
|
16.5
|
30.5
|
1.0
|
|
0.33μF
|
35
|
15
|
26
|
30.5
|
1.0
|
|
0.68μF
|
36
|
22
|
33
|
30.5
|
1.0
|
|
1600VDC
|
|
0.30μF
|
36
|
17.5
|
29
|
30.5
|
1.0
|
|
0.33μF
|
36
|
19.5
|
32
|
30.5
|
1.0
|
