MKP-X2 抑制电源电磁干扰用安规电容器
|
标准系列X2型产品，多国认证，容量可高达10uF，采用高分子聚丙烯薄膜介质、 加厚型金属化电极、全自动喷焊工艺、 94V0级阻燃PBT塑壳、环氧树脂密封，
耐压高、暂态脉冲电压承受能力强。
广泛用于电源并联跨线回路，抑制电磁干扰。
|
|
典型线路图：
|
|
认证标志
|
UL&CUL、VDE&ENEC、CQC、KC
|
|
执行标准
|
GB/T14472-1998,UL60384-14,IEC60384-14
|
|
气候类别
|
40/105/21/C (VDE, ENEC, CQC) ; 40/110/56/B (UL&CUL)
|
|
认证类别
|
X2
|
|
额定电压
|
250/275 /310VAC (50/60Hz)
|
|
容量范围
|
0.01μF～10μF
|
|
容量偏差
|
±5%（J）、±10%（K）、±20%（M）
|
|
耐电压
|
极间
|
4.3*UR（VDC）/10s
|
|
极壳
|
2*UR+1500（VAC）/ 60s (2000VAC min)
|
|
绝缘电阻(20℃)
|
极间
|
≥15000MΩ, CR≤0.33μF (100Vdc,60s)
≥5000S , CR >0.33μF (100Vdc,60s)
|
|
极壳
|
≥30000MΩ (100Vdc,60s)
|
|
损耗角正切(20℃)
|
0.01μF≤CR≤0.47μF
|
≤0.002(10KHz)
|
|
0.47μF<CR≤1μF
|
≤0.001(1KHz); ≤0.007(10KHz)
|
|
CR>1μF
|
≤0.002(1KHz)
|
|
电压爬升率(dv/dt)
|
100V/μs Max
|
|

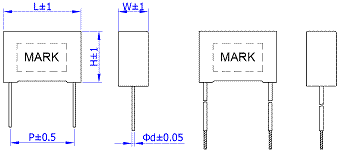

常用规格 （Unit：mm）
|
|
RatedCap.
|
L
|
W
|
H
|
P
|
Фd
|
|
0.010μF
|
13.0
|
5.0
|
11.0
|
10.0
|
0.6
|
|
0.022μF
|
13.0
|
5.0
|
11.0
|
10.0
|
0.6
|
|
0.033μF
|
13.0
|
5.0
|
11.0
|
10.0
|
0.6
|
|
0.047μF
|
13.0
|
5.0
|
11.0
|
10.0
|
0.6
|
|
0.10μF
|
13.0
|
6.0
|
12.0
|
10.0
|
0.6
|
|
0.047μF
|
18.0
|
5.0
|
11.0
|
15.0
|
0.8
|
|
0.10μF
|
18.0
|
6.0
|
12.0
|
15.0
|
0.8
|
|
0.22μF
|
18.0
|
7.5
|
13.5
|
15.0
|
0.8
|
|
0.33μF
|
18.0
|
8.5
|
14.5
|
15.0
|
0.8
|
|
0.47μF
|
18.0
|
10.0
|
18.0
|
15.0
|
0.8
|
|
0.47μF
|
26.3
|
8.5
|
17.0
|
22.5
|
0.8
|
|
0.68μF
|
26.3
|
10.0
|
19.0
|
22.5
|
0.8
|
|
1.0μF
|
26.3
|
11.0
|
20.0
|
22.5
|
0.8
|
|
1.0μF
|
31.0
|
9.0
|
18.0
|
27.5
|
0.8
|
|
1.2μF
|
31.5
|
10.8
|
19.5
|
27.5
|
0.8
|
|
2.2μF
|
31.5
|
15.0
|
30.0
|
27.5
|
0.8
|
|
3.3μF
|
31.5
|
18.0
|
33.0
|
27.5
|
0.8
|
|
4.7μF
|
41.0
|
18.0
|
33.5
|
37.5
|
1.0
|
|
6.8μF
|
41.0
|
22.0
|
37.0
|
37.5
|
1.0
|
|
10.0μF
|
41.0
|
28.0
|
43.0
|
37.5
|
1.0
|
