CBB23 阻容降压用盒装化金属化聚丙烯薄膜电容器
|
非认证型，采用聚丙烯薄膜介质、阻燃塑壳、环氧树脂密封，CP线引出。
高性价、低容降、外观一致，可替换包封电容，
适用于110~240VAC阻容降压电路。
|
|
典型线路图：
|
|
引用标准
|
GB/T14579,IEC60384-17
|
|
气候类别
|
40/105/21
|
|
额定电压
|
250VDC(125VAC), 400VDC(220VAC),630VDC(250VAC)
|
|
额定温度
|
85℃ Max
|
|
容量范围
|
0.22μF～3.3μF
|
|
容量偏差
|
±5%(J)、±10%(K)
|
|
耐电压
|
极间
|
1.6*UR（VDC）/10s
|
|
极壳
|
2*UR+1500（VAC）/ 60s (2000VAC min)
|
|
绝缘电阻 (20℃)
|
极间
|
≥30000MΩ, CR≤0.33μF (100Vdc,60s)
≥7500S , CR >0.33μF (100Vdc,60s)
|
|
极壳
|
≥30000MΩ (100Vdc,60s)
|
|
损耗角正切 (20℃)
|
CR≤1μF
|
≤0.001(1KHz); ≤0.003(10KHz)
|
|
CR>1μF
|
≤0.002(1KHz)
|
|
电压爬升率 (dv/dt)
|
60V/μs Max
|
|

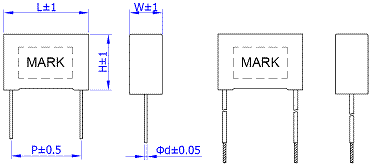

常用规格 （Unit：mm）
|
|
RatedCap.
|
L
|
W
|
H
|
P
|
Фd
|
|
250VDC(125VAC)
|
|
1.0μF
|
26.3
|
7.0
|
16.5
|
22.5
|
0.8
|
|
1.2μF
|
26.3
|
7.0
|
16.5
|
22.5
|
0.8
|
|
1.5μF
|
26.5
|
8.5
|
17.0
|
22.5
|
0.8
|
|
400VDC(220VAC)
|
|
0.47μF
|
18.0
|
8.5
|
14.5
|
15.0
|
0.8
|
|
0.68μF
|
18.0
|
10.0
|
18.0
|
15.0
|
0.8
|
|
1.0μF
|
26.3
|
8.5
|
17.0
|
22.5
|
0.8
|
|
1.2μF
|
26.3
|
10.0
|
19.0
|
22.5
|
0.8
|
|
1.5μF
|
18.0
|
11.0
|
20.0
|
22.5
|
0.8
|
|
2.0μF
|
31.5
|
10.8
|
19.5
|
27.5
|
0.8
|
|
2.2μF
|
31.5
|
13.0
|
21.6
|
27.5
|
0.8
|
| 630VDC(250VAC)
|
|
0.47μF
|
26.3
|
8.5
|
17.0
|
22.5
|
0.8
|
|
0.68μF
|
26.3
|
10.0
|
19.0
|
22.5
|
0.8
|
|
1.0μF
|
26.3
|
13.0
|
23.0
|
22.5
|
0.8
|
|
1.0μF
|
31.5
|
10.8
|
21.6
|
27.5
|
0.8
|
|
1.2μF
|
31.5
|
13.0
|
21.6
|
27.5
|
0.8
|
|
1.5μF
|
31.5
|
14.0
|
25.0
|
27.5
|
0.8
|
|
2.2μF
|
31.5
|
15.0
|
30.0
|
27.5
|
0.8
|
