MKP-F 交流滤波圆形铝壳油式系列

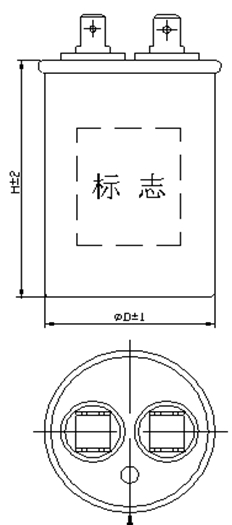

平底安装结构

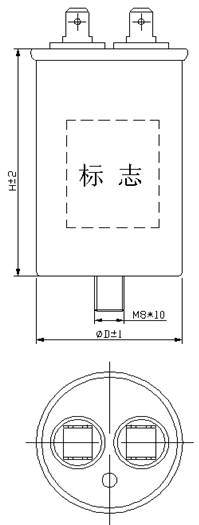

底螺杆安装
★特点
□高稳定性，可靠性
□具有优良的自愈特性
□能承受较高的纹波电流及峰值电流、电压
□干式、油浸式设计，安装方式灵活
★应用场合
□适用于电力电子设备的无功补偿、变频器UPS电源、光伏逆变中的交流滤波电路
★技术要求
|
引用标准
|
GB/T12747-1，IEC60381-1
|
|
气候类别
|
40/55/21
|
|
工作温度范围
|
-40℃～55℃
|
|
存储温度范围
|
-40℃～85℃
|
|
电压范围
|
400VAC～690VAC
|
|
容量范围
|
10μF～200μF
|
|
容量允许偏差
|
±5%（J）/±10%（K）
|
|
损耗角正切值
|
≤2×10-3(100Hz，1V，20±5℃)
|
|
耐电压
|
极壳
|
3000V.AC60S
2Ui+1000V.AC
|
|
极间
|
2.15Un（60S，20±5℃）
|
|
绝缘电阻
|
IR×Cn≥5000S(at20±5℃100V.DC60S)
|
|
最高使用海拔
|
2000m
|
备注：如果海拔使用高度超过2000m，应该考虑海拔对对流冷却和外绝缘的影响
★技术参数
|
400VAC/415VAC
|
|
Cn
(μF)
|
Dimension
|
ESR1.0KHz
(mΩ)
|
Partnumber
|
|
ΦD(mm)
|
H
(mm)
|
|
10
|
40
|
65
|
16
|
|
|
15
|
45
|
65
|
11
|
|
|
20
|
45
|
65
|
8
|
|
|
25
|
45
|
85
|
6.5
|
|
|
30
|
50
|
85
|
5.5
|
|
|
40
|
50
|
100
|
4
|
|
|
50
|
50
|
110
|
3.5
|
|
|
60
|
55
|
110
|
3
|
|
|
70
|
55
|
125
|
2.5
|
|
|
80
|
60
|
125
|
2.5
|
|
|
90
|
60
|
125
|
2
|
|
|
100
|
60
|
145
|
2
|
|
|
450VAC
|
|
Cn
(μF)
|
Dimension
|
ESR1.0KHz
(mΩ)
|
Partnumber
|
|
ΦD(mm)
|
H
(mm)
|
|
10
|
40
|
75
|
16
|
|
|
15
|
45
|
75
|
11
|
|
|
20
|
45
|
85
|
8
|
|
|
25
|
50
|
85
|
6.5
|
|
|
30
|
50
|
100
|
5.5
|
|
|
40
|
50
|
115
|
4
|
|
|
50
|
55
|
125
|
3.5
|
|
|
60
|
60
|
125
|
3
|
|
|
70
|
60
|
135
|
2.5
|
|
|
80
|
60
|
145
|
2.5
|
|
|
90
|
65
|
145
|
2
|
|
|
100
|
70
|
150
|
2
|
|
|
500VAC
|
|
Cn
(μF)
|
Dimension
|
ESR1.0KHz
(mΩ)
|
Partnumber
|
|
ΦD(mm)
|
H
(mm)
|
|
10
|
45
|
75
|
16
|
|
|
15
|
50
|
85
|
11
|
|
|
20
|
50
|
100
|
8
|
|
|
25
|
50
|
115
|
6.5
|
|
|
30
|
55
|
125
|
5.5
|
|
|
40
|
60
|
135
|
4
|
|
|
50
|
60
|
145
|
3.5
|
|
|
60
|
70
|
150
|
3
|
|
|
70
|
70
|
160
|
2.5
|
|
|
80
|
70
|
180
|
2.5
|
|
